皆さんこんにちは、普段は組み込みソフトを開発している杉本と申します。電子工作の定番と言えば、Lチカですが、大量のLEDを光らせたい願望は誰しもが持っているでしょう。

今回はaitendoに売ってるLEDドライバIC MBI5024を使って、大量のLEDを光らせてみます。

MBI5024とは

Googleで検索してみると、台湾の企業Macroblock社が製造しているLEDディスプレー用のICのようです。1つのドライバICで16チャネル分のLEDアレイを制御でき、1チャンネル辺り90mAまでは流せます。メーカーのHPにはもう型番が載っていなく、MBI5025という後継ICのデーターシートのみ載せられています。

aliexpress,alibabaなどでは取扱業者が沢山見つかり、100個以上まとめて購入すると0.1~0.2ドル/個程度で購入可能です。

aitendoだと90円/個です。

使い方

データシートによると、SPIの通信をデイジーチェーン接続できるようにSDO端子が用意されています。以下のように接続することで1つのSPIのみで沢山のドライバICを接続できます。今回は例として2つ接続してみます。

MBI5024の中身は単純な16bitのシフトレジスタなので、最下位ビットから順に記憶していき、16チャネル分覚えるとそれ以降はSDO端子からデータを流すことになります。

今回の例では2つ接続して、32チャンネル分なので32ビットのデータを流すと、0~15ビット目までは上流側のドライバへの命令、16~31bit目までは下流側のドライバへの命令となります。

以下の波形が実際に上流側のMBI5024のSDIに対して32ビットのデータを送った例になります。SDOからは16ビットシフトされたデータが出力されています。

例えば、SPIで0x00000001を送信すると上流側のチャネル0(ピンではOUT0)に電流が流れてLEDが点灯します(SPIのビットの送出順によります)

SPIで0x00000001を送信
SPIで0x00000001を送信

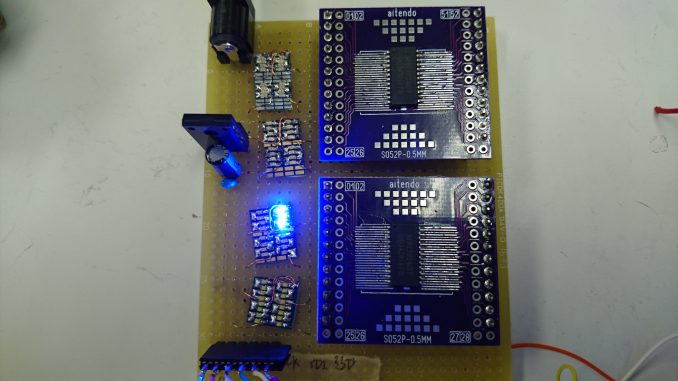

上流側チャネル0のLEDが点灯
上流側チャネル0のLEDが点灯

SPIで0x00010000を送信すると下流側のチャネル0に電流が流れます

SPIで0x00010000を送信
SPIで0x00010000を送信
下流側チャネル0のLEDが点灯
下流側チャネル0のLEDが点灯

こんな感じでSPIで通信させてLEDの点灯を制御します。

作成例

以下の動画がMBI5024を用いてLEDを光らせた作成例になります。

SPIを送信するマイコンはESP32を使っています。動作させたソフトウェアはgithubに置いておきます。ひと昔前のパチンコ屋の電飾のようになってしまいました。私のセンスではこれが限界のようです。

まとめ

やはりLEDを光らすのは楽しいものです。半田が雑なのは見逃してください。
